AKILLI SU YÖNETİM (DMA) ÜNİTESİ

HydroNYX-logo
sertifika2

HydroNYX İLE KAYIP KAÇAKLARA AKILLI SON!

Boru hattı patlak denetimi ve müdahalesi
Boru hattı patlak denetimi ve müdahalesi
Akıllı datalogger ve controller sistemi
Akıllı datalogger ve controller sistemi
Gece/gündüz için farklı basınç rejimi yönetimi
Gece/gündüz için farklı basınç rejimi yönetimi
Uzaktan izleme, raporlama, su açma/kesme
Uzaktan izleme, raporlama, su açma/kesme
Mobil uygulama ile izleme yönetim olanağı
Mobil uygulama ile izleme yönetim olanağı
10 yıl pil ömrü. Kolay pil değiştirme
10 yıl pil ömrü. Kolay pil değiştirme

HydroNYX AKILLI SU YÖNETİM ÜNİTESİ NEDİR?

hydronyx-akilli-dma-unitesi-kontrol-vanasi
hydronyx-akilli-dma-unitesi-kontrol-vanasi-cizim
Su Kaçak Kayıplarını Azaltmak İçin Tasarlandı!

HydroNYX Akıllı Su Yönetim (DMA) Ünitesi su kanal idarelerinin su kaçak kayıplarını azaltmaya yönelik alt zon bölgeleri uygulamaları için özel tasarlanmıştır.

Çeşitli Hidrolik Uygulamlar İçin İdeal Çözüm!

HydroNYX ölçme, açma-kapama, basınç düşürme, basınç sabitleme, debi kontrol gibi çeşitli hidrolik uygulamalarda kullanılır.

Farklı Bağlantılara Uyumluluk!

HydroNYX hidrolik ve elektronik kontrol bağlantıları gerekli görülen uygulamalara göre ayarlanır. HydroNYX‘in bağlantıları kullanılacağı yere göre değişiklik gösterebilir.

Yerel Yönetim ve İhtiyaca Özel Opsiyonlar!

Su kaçak kayıp uygulamaları, park bahçeler su yönetimi uygulamaları ve tarımsal taleplere göre opsiyonları eklenmesi mümkündür.

Farklı Kombinasyonlarla Kullanım!

HydroNYX, DKY’nin geniş yelpazedeki hidrolik kontrol kombinasyonları ile birlikte kullanılabilir.

Diyaframlı Vana ile Ultrasonik Sayaç Tek Ünitede!

HydroNYX Akıllı Su Yönetim (DMA) Ünitesi, DRF diyaframlı vanayı, yüksek performanslı ultrasonik su sayacı ile tek bir ünite halinde kompakt olarak birleştirir.

HydroNYX’in AVANTAJLARI:

  • Ultrasonik ölçüm teknolojisi ile üzerinde hareketli parça yoktur.
  • Kolay ve kompakt kurulum, giriş/çıkışına düz boru gerekli değildir.
  • Kompakt yapısı ile kısa mesafede istasyon oluşturma imkanı sağlar.
  • Akıllı Dataloggerı harici enerji gereksinimi duymadan uzun pil ömrüne sahiptir.
  • Boyutları itibari ile daha küçük rögar içerisine yerleşim ve kablolama işlemi gerektirmez.
  • İşletmede yerinde kolay servis imkanı verir.
  • Kullanılan mevcut Scada sistemine kolayca dahil edilebilir.
  • 10 yıl pil ömrü. Kolay değişim için pil ayrı bölmededir.
  • Mobil uygulama ile kullanılabilir.

KULLANIM ALANLARI:

  • Belediye su kaçak kayıp kontrolü
  • Belediye park ve bahçelerin kontrolü
  • Tarımsal sulama sistemleri kontrolü
  • Fabrika ve organize sanayi su yönetimi
  • Site ve toplu yaşam alanları su yönetimi
  • Otel, tatil köyü vb. tesislerin bahçe ve su yönetimi

OPSİYONLAR:

  • Pulse çıkışı
  • Seri bağlantı (MODBus)
  • NB-IoT / LoRa-WAN uzaktan bağlantı sistemi
  • Entegre pilli Datalogger ve Controller (Belediyeler için)
  • Uzaktan sulama kontrolü ve yazılımı (Park&Bahçeler için)
  • Zamana bağlı su kesintisi programı

TEKNİK BİLGİLER ve ÜNİTENİN BİLEŞENLERİ

DEBİ TABLOSU (m³/h):
Anma Çapı > DN50 DN80 DN100 DN150 DN200
Q1 0,32 0,504 0,8 2 3,2
Q2 0,51 0,806 1,28 3,2 5,12
Q3 0,4 63 100 250 400
Q4 50 78,75 125 312,5 500
R= Q3/Q1 125 125 125 125 125
ÖLÇÜ ve AĞIRLIKLAR:
Anma Çapı > DN50 DN80 DN100 DN150 DN200
Uzunluk L (mm) 250 300 350 500 600
Yükseklik H (mm) 228 300 327 392 425
Genişlik W (mm) 190 223 240 310 350
Ağırlık A (kg) 10 13,5 21 43 67
Son Bağlantılar TH FF
TEKNİK ÖZELLİKER:
Anma Basıncı PN10-16
Giriş/Çıkış Çapı DN50&200 EN1092-2
Flanş Standardı TS ISO 7005-2 / TS EN 1092-2
Gövde Malzemesi GGG40 Sfero Döküm
Koruma Sınıfı IP68 (Su altında çalışabilir)
TEKNİK ÇİZİM:
hydronyx-akilli-dma-unitesi-olcu

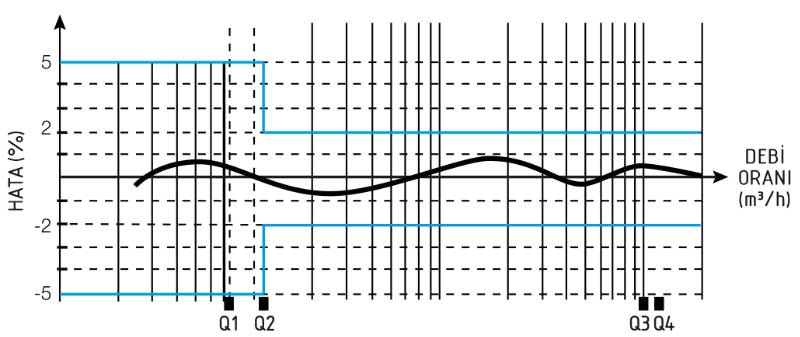

HATA EĞRİSİ:
hydronyx-akilli-dma-basinc-egrisi

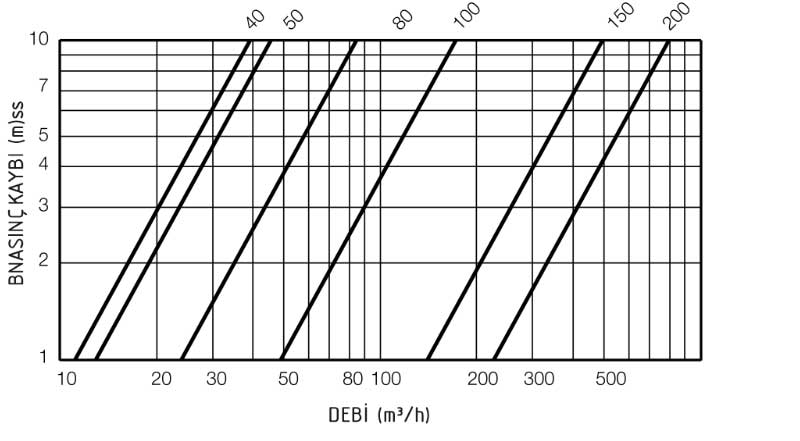

BASINÇ KAYBI EĞRİSİ:
hydronyx-akilli-dma-hata-egrisi

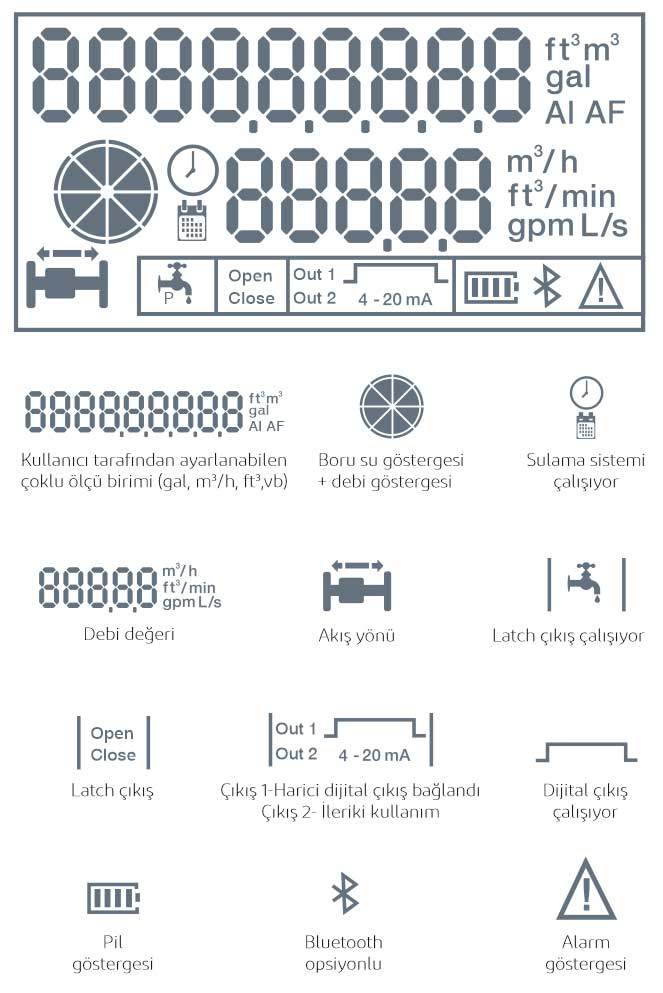

EKRAN SİMGELERİ:
hydronyx-akilli-dma-unitesi-ekran

HydroNYX ÜNİTESİ ÜRÜNLERİ

hydronyx-akilli-dma-unitesi-kontrol-vanasi-ust

Ürün Birimleri:

1) Giriş Basıncı Ölçüm Birimi

2) ÇıkışBasıncı Ölçüm Birimi

3) Ultrasonik Ölçüm Birimi

4) Datalogger

5) P1 Basınç Ayar Pilotu

6) P2 Basınç Ayar Pilotu

HydroNYX -P

Ultrasonik Sayaçlı & Tek Nokta Basınç Kontrollü Kaçak Kayıp Kompanzasyon Vanası + Entegre Datalogger

DMA Ünitesi ACCUA-P ile şebekede oluşturulan zon başında basınç regülasyonu yaparak kayıplar azaltılır. Ultrasonik ölçüm ile zon tüketimi sürekli izlenebilir ve solenoid yardımı ile su kesintisi işlemi zamana bağlı  programlanmış olarak ya da merkezden müdehale ile yapılabilir. Tüm veriler entegre logger ile kaydedilerek  merkeze raporlanarak kayıt altına alınır.

Urun-HydroNYX-P
HydroNYX -2P

ACCUA_4.0-2P Ultrasonik Sayaçlı & Çift Nokta Basınç Kontrollü Kaçak Kayıp Kompanzasyon Vanası + Entegre Datalogger

DMA Ünitesi ACCUA-2P-NB-IoT ile şebekede oluşturulan zon başında gece ve gündüz basınçlarını yerinde ve bağımsız ayarlama yaparak kayıplar azaltılır. Ultrasonik ölçüm ile zon tüketimi sürekli izlenebilir ve solenoid yardımı ile su kesintisi işlemi zamana bağlı programlanmış olarak ya da merkezden müdehale ile yapılabilir. Tüm veriler entegre logger ile kaydedilerek merkeze raporlanarak kayıt altına alınır.

Urun-HydroNYX-2P
HydroNYX -8P

ACCUA_4.0-8P-NB-IoT Ultrasonik Sayaçlı & Adaptif Basınç Kontrollü Yeni Jenerasyon Kaçak Kayıp Kompanzasyon Vanası + Entegre Datalogger

DMA Ünitesi ACCUA-8P-NB-IoT ile şebekede oluşturulan zon başında gece, gündüz arasında farklı basınç ve debi değerleri isteğe göre ayarlanabilir. Böylece değişken şartlarda çalışan akıllı vana ile kayıplardan maksimum tasarruf sağlanır. Ultrasonik ölçüm ile zon tüketimi sürekli izlenebilir ve solenoid yardımı ile su kesintisi işlemi zamana, isteğe bağlı merkezden yapılabilir. Tüm veriler entegre logger ile kaydedilerek merkeze raporlama yapılabilir.

Urun-HydroNYX-8P

WEB YAZILIMI, EKRAN GÖRÜNTÜLERİ ve ÖRNEK UYGULAMALAR

web-ekran

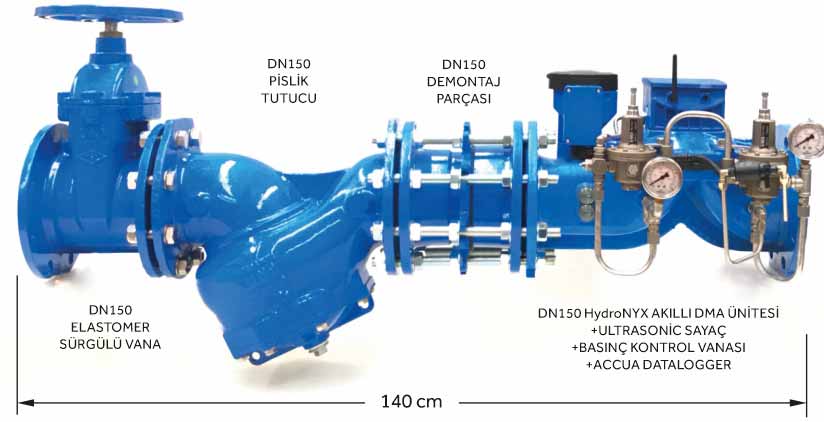

ÖRNEK HydroNYX UYGULAMASI:
hydronyx-ornek-uygulama
MEVCUT TEKNOLOJİ ÖRNEK UYGULAMALARI:
hydronyx-ornek-uygulama2

ÜRÜN ÖZELLİKLERİ TABLOSU

Özellikler ACCUA_4.0-P ACCUA_4.0-2P-IoT ACCUA_4.0-8P-IoT
Anlık Debi/Toplam Hacim Bilgisi Cihaz Üzerinden Dijital
Debi Bilgisi Pulse Çıkış Kablosu  OPSİYONEL  OPSİYONEL OPSİYONEL
Hat Giriş/Çıkış Basınç Bilgisi
Tek Nokta Basınç Ayarlama
(Sabit çıkış basıncını üzerinden ayarlama)
Çift Nokta Basınç Ayarlama
(Gece ve gündüz basıncını üzerinden ayarlama)
Gece ve Gündüz Basınçları Arasında Geçiş Saati Ayarlama
Adaptif Basınç Ayarlama – 8 Farklı Değere Ayar
ve Programlanabilir Basınç Düşürme
(Gece basıncını uzaktan ayarlama – Dinamik ihtiyaç debisine göre otomatik ayarlama)
Aşırı Debi Uyarı Sistemi
(Acil su kesme / Boru patlak uyarısı alarm oluşturma ve merkeze raporlama ve kişilere SMS)
Acil Debi İhtiyaç Uyarı Sistemi
(Acil su verme / Yangın su ihtiyacı ve merkeze bilgi)
Uzaktan Su Açma ve Kesme / Planlı Su Kesintisi Sistemi
Datalogger
(Giriş/Çıkış basınç – Anlık debi bilgisi kayıt ve merkeze raporlama)
Kritik nokta raporlama ünitesi ile çalışma OPSİYONEL OPSİYONEL

Curves is prepared according to TS-EN-14267+AC:2009 Irrigation Techniques – Irrigation Hydrants
